Poklopy hrají zásadní roli v infrastruktuře měst a obcí, zajišťují bezpečný přístup k podzemním systémům a ochranu šachet. Každý poklop má tři klíčové parametry – vnitřní rozměr, vnější rozměr a výšku. Tento článek poskytuje přehled základních rozměrových kategorií a tvarů poklopů, jejich typického použití a kompatibility s šachtovými systémy
Rozměrové kategorie poklopů
Poklopy jsou označovány podle jejich průměru (u kulatých) nebo délky strany (u čtvercových). Číslo uvedené u typu poklopu většinou odpovídá světlému (tedy vnitřnímu) rozměru poklopu v návaznosti na šachtu, případně rozměru trubky u produktů pro napojení na plastovou trubku. Například poklop DN 600 označuje poklop s otvorem o průměru minimálně 600 mm. Toto označení je standardizované a pomáhá snadno identifikovat vhodný poklop pro konkrétní aplikaci.
Základní rozdělení rozměrů poklopů zahrnuje:
- DN 315 (315 mm) – Menší rozměr používaný zejména pro lehčí aplikace, jako jsou inspekční plastové šachty nebo uzávěry na zahradách.
- DN 600 (600 mm) – Nejčastější a nejuniverzálnější rozměr, používaný v silniční a městské infrastruktuře. Tento rozměr pokrývá velké množství aplikací od kanalizačních šachet po průmyslové systémy.
- DN 800 (800 mm) – Využívá se u nízkých šachet pro jednodušší pohyb obsluhy nebo při požadavku na větší vstupní otvor.
- Čtvercové poklopy – Jsou určeny pro pravoúhlé šachty s čtvercovými a obdélníkovými vstupními otvory 400×400, 600×600 až po speciální použití s více víky vedle sebe, která mají na délku 1200 mm i více.
Rozdělení podle tvarů
Kruhové poklopy
Kruhové poklopy jsou nejpoužívanější díky tomu, že se používají na kruhových šachtách, které jsou nejběžnější.
Typicky se využívají na šachtách:
- Kanalizačních (betonových i plastových).
- S další technologií (odlučovače, filtrační a čerpací).
Pravoúhlé poklopy
Čtvercové a obdélníkové poklopy jsou ideální na pravoúhlé šachty. Typicky se používají na vodárenské, kabelové i jiné šachty s pravoúhlým vstupem.
Typické použití dle rozměrů
- DN 315 – Používá se na menší plastové šachty, zejména na zahradách nebo v obytných zónách.
- DN 600 – Nejuniverzálnější rozměr, široce používaný v kanalizačních a odvodňovacích systémech. Kompatibilní s betonovými i plastovými šachtami.
- DN 800 – Zejména pro nízké šachty, kde je vhodný větší manipulační prostor.
- Čtvercové poklopy (např. 600×600 mm) – Pro čtvercové šachty a vstupy.
Výška a vnější rozměry poklopů

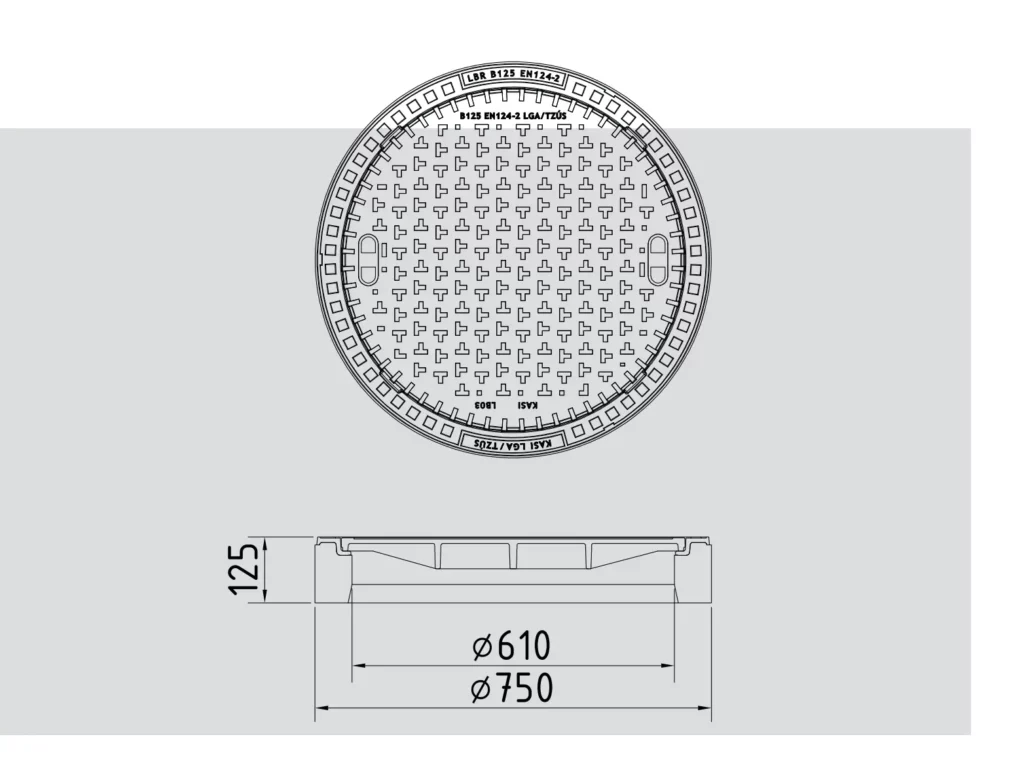

Kromě světlého rozměru poklopu je klíčové zohlednit také jeho výšku a vnější rozměr, které ovlivňují výběr vhodného rámu. Výšky poklopů se liší podle jejich konstrukce a použití: například litinové poklopy mívají výšku od 70 mm, zatímco některé betono-litinové dosahují výšek až 160 mm. Vnější rozměry poklopů mohou být například u DN 600 mezi 610 a 800 mm, zatímco u čtvercových rámů dosahují až 1000×1000 mm nebo více. Tyto parametry jsou zásadní při volbě rámu, který musí zajistit stabilitu a kompatibilitu celého systému. Více o správném výběru rámu poklopů se dočtete v našem článku Jak vybrat správný rám pro šachtový poklop.
Kompatibilita s šachtovými systémy
Poklop tvoří vrchní část šachtového systému. Pod ním se nachází různé typy šachet, které se liší materiálem a využitím:
- Betonové šachty – Robustní řešení, vhodné pro těžké dopravní zatížení. Většinou kompatibilní s poklopy DN 600 a DN 800.
- Plastové šachty – Lehké a snadno instalovatelné systémy, často používané v kombinaci s menšími poklopy DN 315.
Šachty s výstelkou – Moderní řešení, kdy se robustnost a jednoduchost zabudování betonové šachty vylepší odolností pomocí plastové nebo čedičové výstelky.
Každý rozměr poklopu je navržen tak, aby odpovídal specifickým požadavkům na nosnost a kompatibilitu s šachtovým systémem.
Závěr
Rozměry poklopů jsou klíčovým faktorem při výběru správného řešení pro šachtové systémy. KASI, jako lídr na evropském trhu, nabízí širokou škálu kvalitních poklopů splňujících normy a potřeby zákazníků. Pokud potřebujete poradit s výběrem poklopu, neváhejte nás kontaktovat.
Přečtěte si také další články na našem blogu, například o normách EN 124-1, nebo navštivte náš katalog produktů pro detailní informace!
